一、項目概述

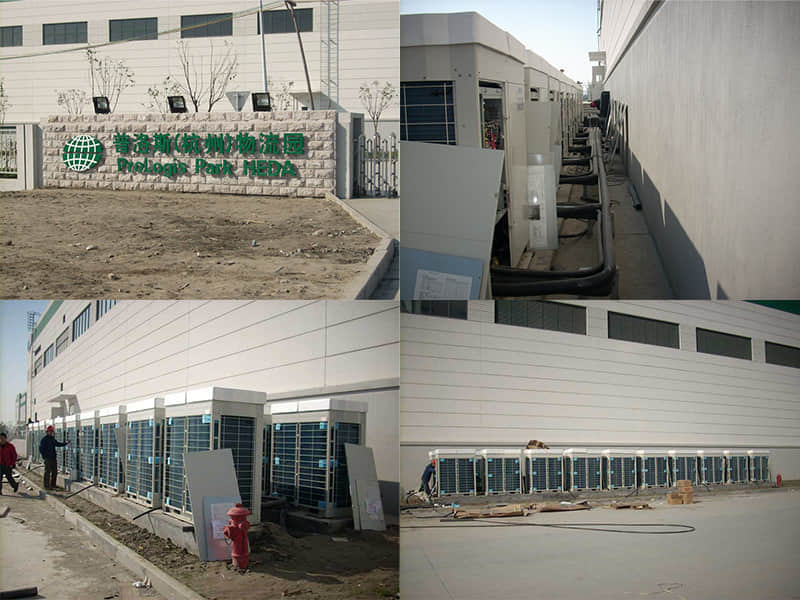

　　普洛斯杭州物流園位于杭州經濟技術開發區，由普洛斯公司開發建設，總投資約為5400萬美元，其中已建成的一期項目包括三個物流中心，總建筑面積達47000平方米，包括約4000平方米的冷庫。由北京冰山空調(杭州)有限公司建造的本項目室外空調機組，選用10組(20臺)冷媒螺桿式(R22)美的中央空調，室外機功率分別為22匹、28匹、30匹、32匹，每組空調機風量(7000×4m3/h)。主機設于物流園東面。預計該項目投入運營后，東面和北面廠界噪聲將超過該區域噪聲標準。受建設單位委托，本公司在現場勘察的基礎上，提出如下噪聲治理方案，希望通過治理使該項目達到所在區域環境噪聲標準。

　　二、保護對象

　　本次治理項目的保護對象為：廠區外住宅樓內居民，改善廠區外的內聲環境。

　　三、設計依據

　　1.《城市區域環境噪聲標準》(GB3096-93)，國家環境保護總局1993年;

　　2.《工業企業廠界噪聲標準》(GB12348-1990)，國家環境保護總局1990年;

　　3.《鋼結構設計規范》(GBJ17-88)，中華人民共和國國家標準1988年;

　　四、執行標準和治理目標

　　1.執行標準

　　參照標準：根據《杭州市區域環境噪聲標準劃分》，該地塊環境噪聲達到《城市區域環境噪聲標準》(GB3096-93)中的2類標準，廠界噪聲達到《工業企業廠界噪聲標準》(GB12348-90)中的II類標準，見表1。晝間噪聲低于60分貝，夜間噪聲低于50分貝。

　　2.治理目標

　　本項目治理的目標：按規定該項目應執行《工業企業廠界噪聲標準》(GB12348-90)中的II類區標準。晝間噪聲低于60分貝，夜間噪聲低于50分貝。

　　五、噪聲特性分析

　　噪聲是一種頻率分布廣泛的聲音，它對人們的危害和影響不僅與噪聲源的特性有關，也與人耳的聽覺特性和人們對噪音的主觀心理反應有關。噪音不僅對人的聽力有害，也影響人們正常的工作和生活。

　　空調系統的噪聲源主要由三部分組成的：設備的噪聲、氣流產生的噪聲以及氣流產生的再生噪聲。設備的噪音主要是通風機噪聲、水泵噪聲和壓縮機噪音，由于空調設備位置布置的關系，其中通風機的噪聲是影響空調使用區域主要的噪音源。因此，控制通風機的噪聲對整個空調系統極為重要。

　　六、設計思路

　　本項目為新建項目，對本項目所產生的噪聲等級通過現場測量得知，在兩臺機組開機的情況下，在機組旁和廠界兩處進行測量，其噪聲測量值分別為58.5dBA和48.5 dBA。

　　根據上述的測量資料：在廠界處，每?jī)膳_(tái)空調機組在正常工作時產生的噪聲值為48.5dBA，根據噪聲等級疊加原理，當多個不同的噪聲源同時作用在某一點時，該點的總聲壓級可計算如下：

　　L=10*lg[n∑i=110(Li/10)]

　　L=Li+10*lgn

　　L= 48.5+10*lg10

　　L= 48.5+10.0

　　L= 58.5 (dB)

　　對一般噪聲治理主要有三種方法，從源頭上降低噪聲、切斷噪聲傳播途徑、對敏感處采取保護措施。根據《杭州市區域環境噪聲標準劃分》，該項目所在地塊為2類區，即噪聲達到50dB(夜間)。即該項目要達到降低噪聲8.5dB以上方能達到要求。為此，我公司針對本項目，并結合本公司治理同類聲源的經驗，建議在治理中采取下述治理方法：在傳播途徑上設置吸隔聲屏蔽物——吸隔聲屏障，吸收噪聲和阻斷噪聲向外傳播。

　　七、治理方案

　　本著經濟、有效的原則，綜合分析了空調機組噪聲頻譜、聲衰減規律及降噪的性價比，本公司提出以下治理方案：

　　1.在空調機組的東面，沿廠房道路邊側處設置高3.5米的吸隔聲屏障，聲屏障兩端各超出設備邊緣3-4米，聲屏障總計長約24.5米。

　　2.吸隔聲屏障主體部分：外側采用厚6mmFC實心板護面，內鋪設厚80mm吸聲棉，內側采用厚4mm，18%FC孔板護面。

　　3.吸隔聲屏障基礎部分：采用混凝土和鋼結構相結合的基礎。為增加抗風能力，在聲屏障內側做斜支撐。

　　4.為了降低工程造價，同時提高吸隔聲屏障有效高度和美觀效果，在吸隔聲屏障頂部做成內傾式遮檐。

　　5.在吸隔聲屏障低部巧妙設置通風道，解決中間空調機組通風換氣問題。

　　6.吸隔聲屏障的外觀顏色根據業主要求確定。

　　八、降噪效果估算

　　本工程在物流園廠房東面的空調室外機的外圍設置吸隔聲屏障，隔聲屏障尺寸(長×高)分別為24.5×3.5m。經上述治理措施實施后，預計測得在隔聲屏障中間距隔聲屏障外垂直距離20m處受聲點插入損失約為10dB。

　　本項目聲屏障的建成運營后，空調機組運轉噪聲對廠界預測點的貢獻值晝間均能夠滿足《城市區域環境噪聲標準》Ⅱ類標準、《工業企業廠界噪聲標準》Ⅱ 類標準，即廠界噪聲值：晝間低于60dB、夜間低于50dB的標準要求。
